In dieser Lektion geht es einfach darum, die Symbole und die passenden Farben dazu kennen zu lernen.
Die Farben werden dazu benutzt, die Art der Installation etwas auseinander zu halten (Licht, Kraft, Schwachstrom, Notbeleuchtung, Erdung…). Würden wir alle Installationen und Leitungen mit der selben Farbe aufzeichnen, gäbe es ein total unübersichtlichen Plan, irgend etwas zwischen Spaghetti und Nudeln :).
Jedoch könnte man alternativ für jede Farbe einen eigenen Plan zeichnen. Das kommt durchaus auch mal in der Praxis vor, wenn man sich auf etwas fokussieren möchte.
Die Farbe Blau wird beispielsweise für die gesamte Lichtinstallation benutzt, inklusive der Steckdosen die an dieser Installation angeschlossen sind.
Telefon Installationen sind grün, Radio und TV Installationen violett usw.
Schau dir die Liste einfach mal an, ich werde in den nächsten Lektionen genauer darauf ein gehen.
Viel Spaß 🙂
Wie ich bereits im ersten Teil erwähnt habe, kannst du die diese Symbole auch im PDF Format herunterladen. (Elektrosymbole Installationsplan PDF)
Farbcodes in Installationsplänen

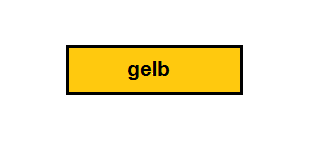

Trassee, Kabelrinne, Installationskanäle

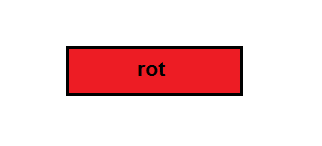

Kraftinstallation, Potenzialausgleich, Fundamenterder
Lichtinstallation

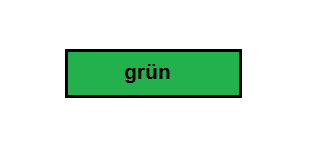

Notbeleuchtungsanlagen, Telefonanlagen, IT Anlagen, universelle Komunikationsverkabelungen
Zutrittskontrolle, Wertschutz- und Alarmanlagen

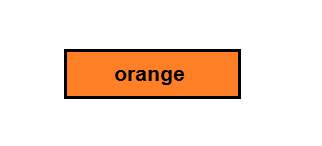

Brandmeldeanlagen

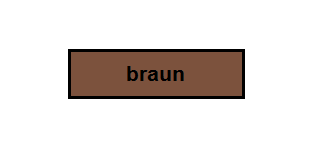

Schwachstromanlagen
Radio TV, Bus-KNX
Allgemeine Symbole

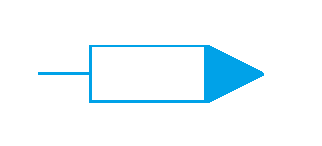

Hinweispfeil

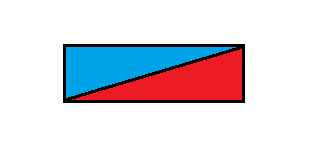

Schaltgerätekombination, Elektroverteilung

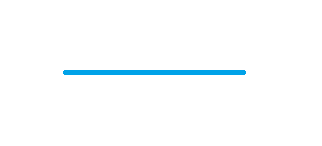

Leitung in Decke

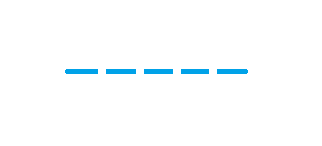

Leitung in Boden

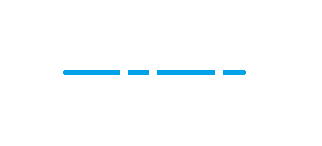

Leitung in Wand
Leitung in Doppeldecke, Hohldecke

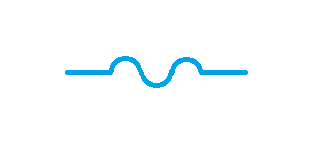

Flexible Leitung

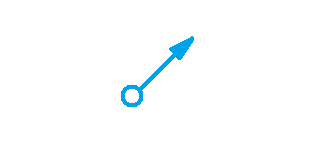

Leitung nach oben

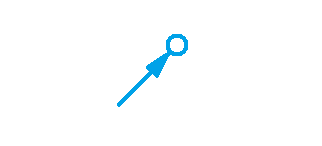

Leitung nach unten
Leitung durchgehend
Elektroanschluss
Schlaufdose allgemein
Abzweigdose, Klemmdose, Verbindungsdose, Verteilerdose
Schalungsschoner

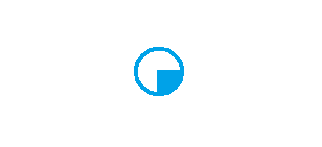

Einlasskasten Gr.1, Pacman 😀
Lampendübel, Lampenstelle ohne Leuchte
Bodendose
Erdung und Potenzialausgleich Symbole
Erdung allgemein

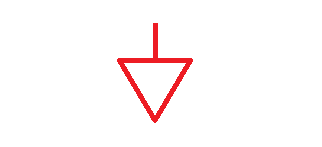

Potenzialausgleich
Erdungsanschluss
Schutzerde

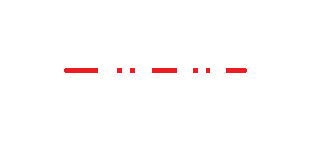

Fundamenterder
Schalter Symbole

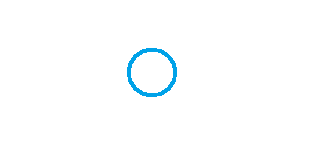

Unter Putz
Auf Putz
Mit Signal oder Orientierungslampe
Taster mit Signallampe
Taster Variante 1
Taster Variante 2

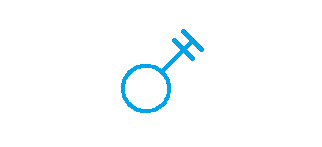

Taster mit zwei Tasten
Ausschaltung einpolig
Ausschaltung zweipolig
Ausschaltung dreipolig
Serienschalter

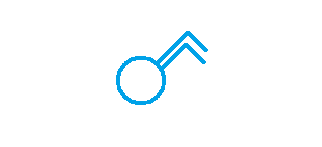

Schalter mit zwei Stufen
Wechselschalter

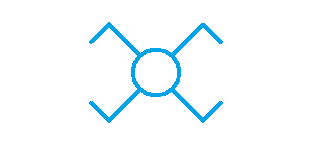

Kreuzschalter

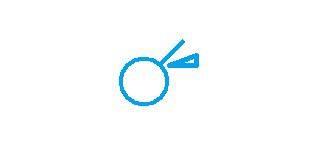

Lichtregler, Dimmer
Schlüsselschalter
PIR Melder, Bewegungsmelder
Kombinationen Symbole
Ausschalter Steckdose Kombi

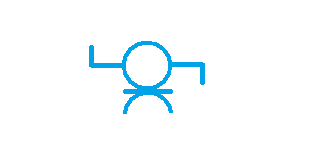

Wechselschalter Steckdose Kombi
Taster Steckdose Kombi
Wechselschalter Steckdose getrennt
Steckdosen Symbole
Steckdose allgemein
Steckdose dreifach
Steckdose dreifach, ein Kontakt separat schaltbar
Steckdose mit Typ Bezeichnung
Sensoren
Fühler allgemein

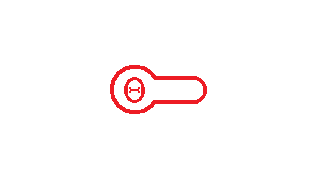

Temperaturfühler

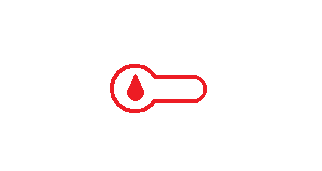

Regensensor
Lichtsensor
Passiv-Infrarotmelder (PIR)

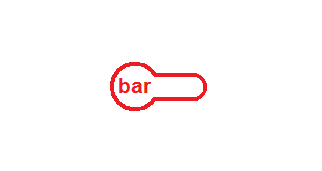

Druck Pressostat
Niveau (Flüssigkeit)

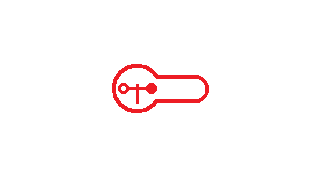

Windfühler
Energieverbraucher Symbole
Ventilator
Elektroherd allgemein
Backofen

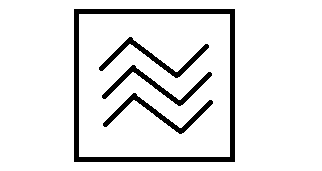

Mikrowellenherd
Wassererwärmer, Boiler
Waschmaschine
Wäschetrockner, Tumbler

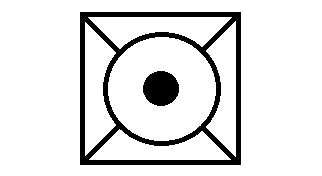

Geschirrspülmaschine

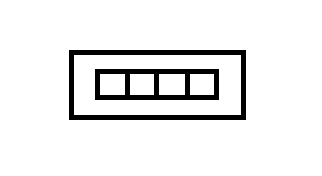

Raumheizung allgemein
Infrarotstrahler

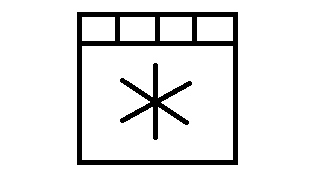

Klimagerät
Kühlgerät
Gefriergerät
Gefriergerät, Kühlgerät
Leuchten Symbole

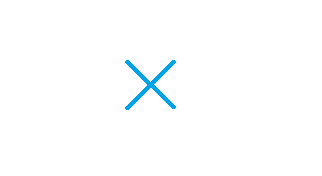

Leuchte an Decke
Einbauleuchte an Decke
Leuchte an Wand
Wand Einbauleuchte

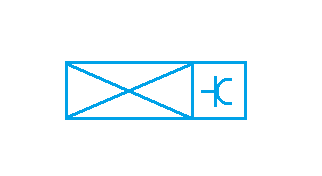

Spiegelkasten mit Steckdose
FL-Armatur, Lichtleiste allgemein
FL-Armatur, Lichtleiste zweiflammig
FL-Armatur, Lichtleiste mit Raster Reflektor
Scheinwerfer, Spot
Stehleuchte, Ständerlampe
Notleuchte
Telefon Symbole
Telefon Hausanschlusskasten
Telefon Amtsverteiler
Telefon Zwischenverteiler

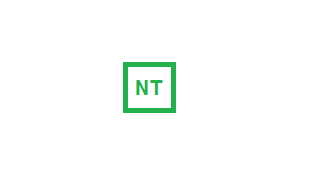

Telefon ISDN-Netzgerät

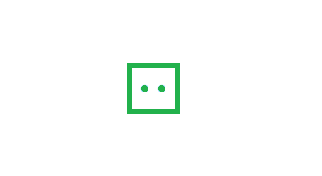

Telefonapparat, einfach
Telefonapparat, komfort
Funktelefon

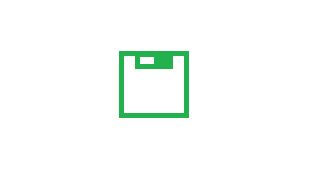

Telefax
Telefon Anschlussdose
Telefon Steckdose

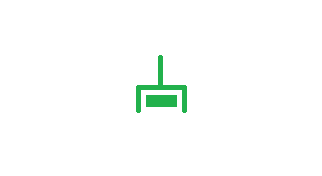

IT Anschluss RJ, allgemein
IT Anschluss RJ vierfach
Akustik Symbole

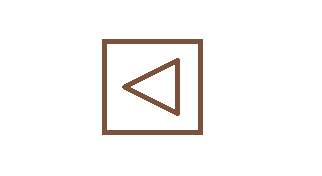

Verstärker

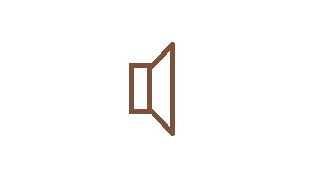

Lautsprecher
Einbau-Lautsprecher
Sonnerie
Glocke, Klingel
Gegensprechanlage

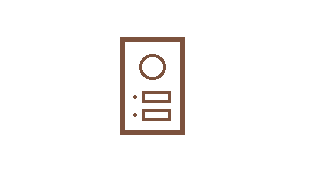

Torsprechstelle, Aussensprechstelle
Sonnerietaster, Klingeltaster

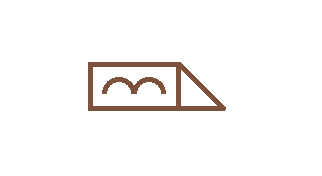

Türöffner
Video Gegensprechanlage
Video, Radio, TV Symbole

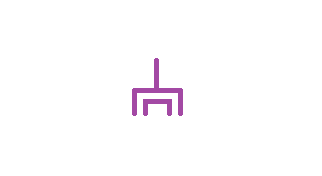

Radio TV Steckdose, allgemein
Multimediadose
Thema der nächsten Lektion:
In der nächsten Lektion geht es um die ersten Schritte des Zeichnens eines Installationsplanes und um das Unterscheiden von Boden und Deckenleitungen, so wie das Beschriften der Leitungen selbst.
